Клапан с пневмоприводом тип 253-1 и тип 253-7. Трехходовой клапан тип 253

Модель:

T 8055

Артикул:

T 8055

Описание:

Применение: Распределительный или смесительный клапан для применения в производственных процессах с высокими требованиями

Условный диаметр: Ду 15 ... 400

Условное давление: Ру 10 ... 160

Температура: –250 ...+500 С

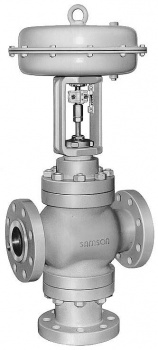

Трехходовой клапан типа 253 с

• пневматическим сервоприводом типа 271 или
• пневматическим сервоприводом типа 3277 для интегрированного монтажа позиционера

Корпус клапана из

• серого чугуна (от Ду 200 на Ру 10; до Ду 150 на Ру 16)
• стального литья (Ду 15 — 100 на Ру от 63; Ду 150 — 400 на Ру от 16) или
• коррозионностойкого стального литья

Сальник с двумя подпружиненными набивочными кольцами V-сечения или двумя подтягиваемыми высокотемпературными набивками.

По желанию Заказчика для контроля состояния между двумя набивками предусматривается контрольный штуцер.

Изменение функции смешивания на распределение производится переворотом конуса клапана с ведущим седлом.

Выполненные по блочному принципу исполнительные органы могут быть оснащены различными периферийными устройствами: позиционерами, датчиками сигналов предельных величин, магнитными клапанами и другими устройствами по DIN EN 60 534-6 и рекомендациям NAMUR.

Подробности указаны в обзорном листе Т 8350.
